Medicion precisa para tus proyectos electronicos
El transformador de corriente para montaje en PCB DL-CT03C es la solucion ideal para ingenieros y desarrolladores que buscan un componente compacto pero de gran rendimiento. Diseñado especificamente para integrarse directamente en placas de circuito impreso, este dispositivo optimiza el espacio sin comprometer la calidad de la lectura de corriente alterna.
Caracteristicas tecnicas principales
Este minitransformador destaca por su versatilidad de relacion de transformacion y su capacidad para adaptarse a diferentes rangos de intensidad con total fiabilidad.

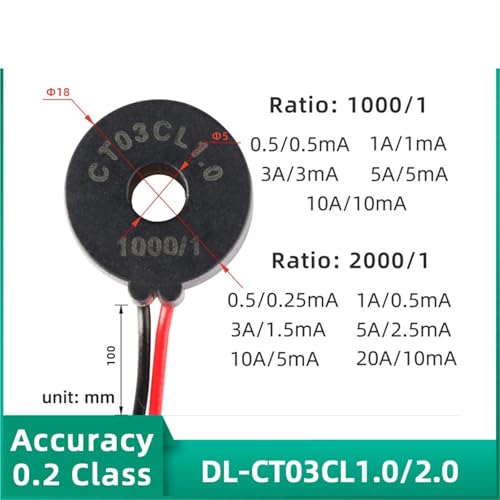

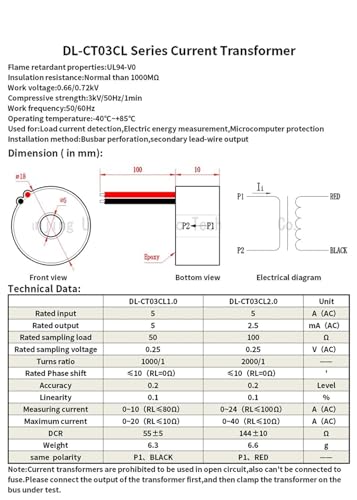

| Parametro | Especificacion Tecnica |
|---|---|
| Modelo | DL-CT03CL1.0 1000-1 |
| Relacion de espiras | 1000/1 a 2000/1 |
| Corriente de entrada | 5A / 10A / 20A |
| Corriente de salida | 5mA / 10mA |
| Rango de medicion | 0 ~ 24 A |
Ventajas de integracion en placas de circuito
- Tamaño miniaturizado: Permite un diseño de placa mas limpio y eficiente, ahorrando costes de fabricacion en sistemas complejos.
- Montaje directo en PCB: Pines de conexion solidos que aseguran una soldadura estable y una transmision de señal sin interferencias.
- Seguridad de aislamiento: Protege los circuitos logicos de control de las altas corrientes del sistema de potencia general.
Ya sea para el desarrollo de un prototipo de domotica o para la monitorizacion de consumo en lineas de distribucion internas, este componente proporciona la señal analoga exacta que tu microcontrolador necesita para procesar datos de energia en tiempo real.
