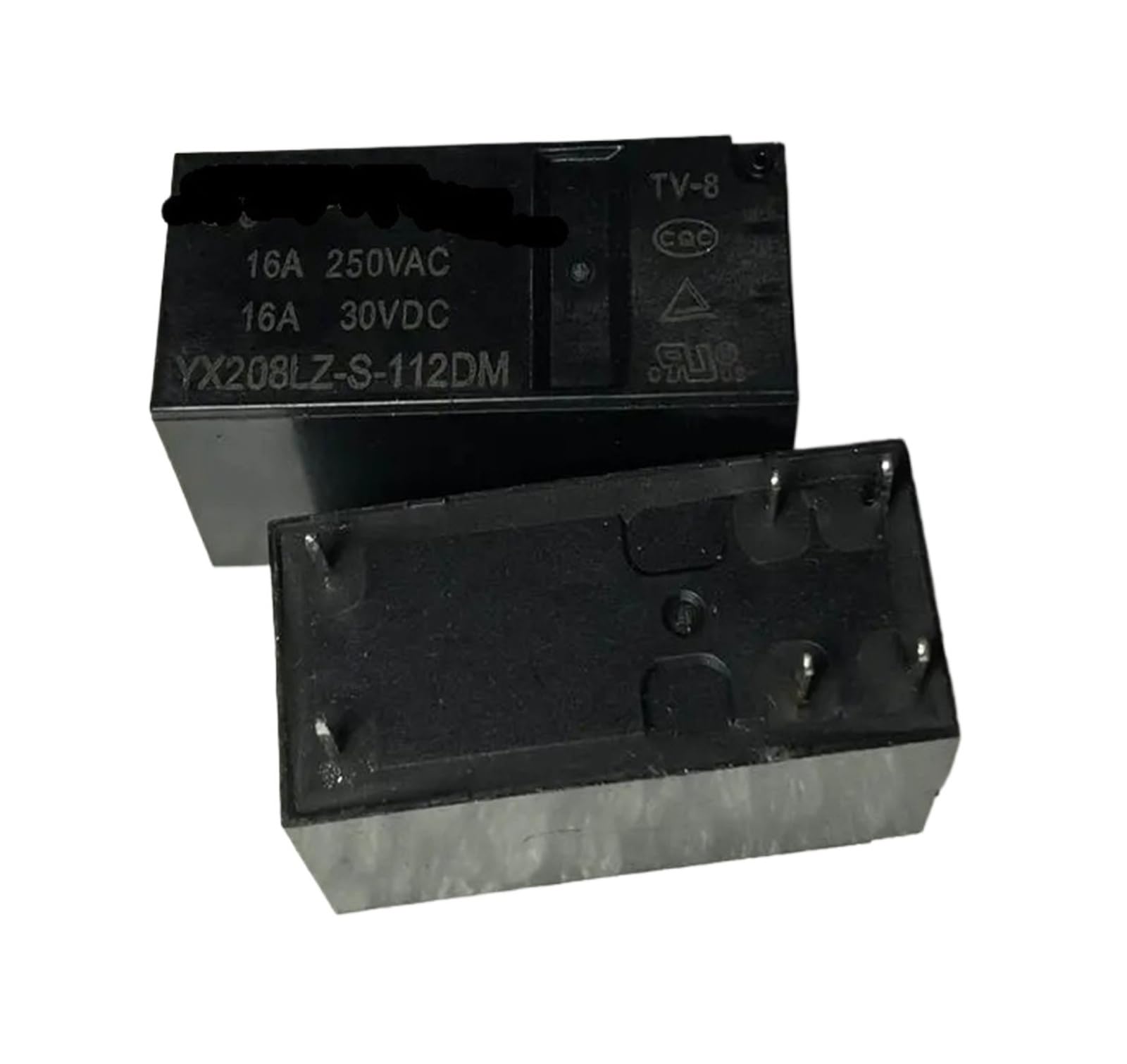

Componentes de Conmutación: Relé Electromecánico YX208LZ-S-112DM
El relé electromecánico de 6 pines se consolida como una pieza clave en el diseño de circuitos impresos modernos. Este dispositivo actúa como un interruptor controlado por corriente, permitiendo que un circuito de baja tensión de 12V pueda gobernar de manera aislada y segura una línea de potencia de hasta 16 amperios.
Versatilidad en Aplicaciones Electrónicas
Su uso se extiende a sistemas de automatización donde se requiere un aislamiento galvánico total entre la etapa de control lógico y la etapa de potencia. Al contar con dos piezas en este conjunto, el usuario dispone del recambio inmediato o de las unidades necesarias para el desarrollo de canales dobles de conmutación.
Guía de Parámetros Físicos y Eléctricos
| Tipo de Dispositivo | Relé para circuito impreso (PCB) |
| Modelo de Fábrica | YX208LZ-S-112DM (115F-1A-6P) |
| Número de Contactos | 6 pines de soldadura |
| Voltaje Operativo | 12V DC |
| Corriente Soportada | 16A |
Construcción Rígida y Segura
La carcasa exterior plástica proporciona el aislamiento necesario contra cortocircuitos externos, protegiendo las pistas de cobre colindantes en la placa. Los terminales inferiores están espaciados de acuerdo a las rejillas de diseño estándar, facilitando su inserción en prototipos iniciales y líneas de montaje automatizadas.
