Vástago roscado M30 con rótula esférica de acero desnudo
La particularidad de este elemento de fijación reside en su construcción simétrica y su extremo técnico. Diseñada bajo la norma de configuración tipo I/B, la barra roscada M30 x 100 une la capacidad de apriete de una varilla de gran diámetro con la versatilidad de movimiento que ofrece su bola de 22 mm. La ausencia de recubrimientos galvánicos asegura una superficie mecánicamente homogénea.
Propiedades del acero inoxidable desnudo
El empleo de acero inoxidable sin tratamientos químicos posteriores es vital para aplicaciones donde la contaminación por partículas es crítica, como en líneas de envasado o maquinaria textil. Al no contar con capas externas, el componente resiste el roce continuo de la bola de 22 mm contra su base de apoyo sin generar residuos metálicos ni descamaciones que puedan alterar el funcionamiento del conjunto.

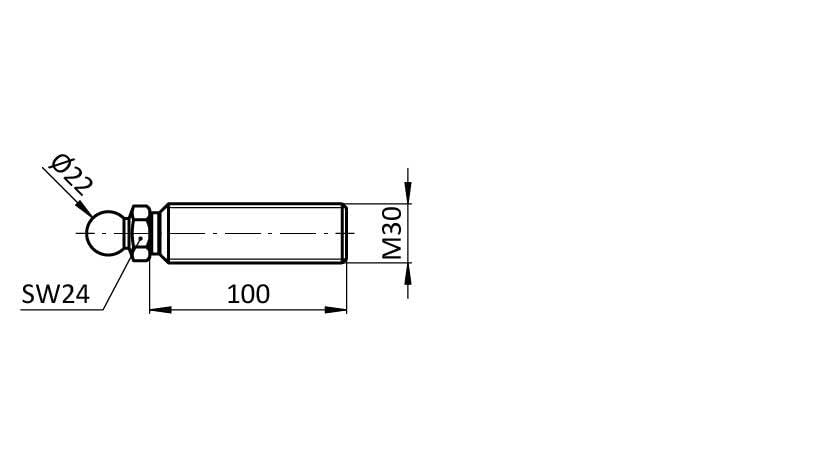

Dimensionado estructural
| Elemento de control | Dimensión nominal |
|---|---|
| Diámetro de rosca métrica | M30 |
| Longitud del cuerpo roscado | 100 mm |
| Diámetro del cabezal esférico | 22 mm |
| Esquema de acoplamiento | Tipo I/B |
Puntos clave para el diseño de utillajes
- Alineación automática: La bola inferior facilita el asentamiento correcto sobre superficies que presentan pequeñas irregularidades de paralelismo.
- Paso de rosca M30: Desarrollado para soportar pares de apriete elevados con herramientas manuales o neumáticas de taller.
- Cuerpo macizo: La sección transversal de la barra garantiza que la pieza no sufra elongación bajo esfuerzos de tracción continuos.
